Z20LEH - 240PS Surrendes Geräusch - Lichtmaschine oder Freilauf?

[DerEisMann]

Bin heute mal dazu gekommen den Keilrippenriemen runter zu nehmen wegen einem surrenden Geräusch wenn ich in der Fahrt kurz beschleunige, bzw. ist es auch zu hören wenn ich schalte und dann wieder Gas gebe.

Motorlauf mit Keilrippenriemen:

Zafira B OPC Motorlauf mit Keilrippenriemen Z20LEH Lichtmaschine Freilauf

Zafira B OPC Motorlauf mit Keilrippenriemen

youtu.be

Motorlauf ohne Keilrippenriemen:

Zafira B OPC Motorlauf ohne Keilrippenriemen Z20LEH Lichtmaschine Freilauf

Zafira B OPC Motorlauf ohne Keilrippenriemen Z20LEH Lichtmaschine Freilauf

youtu.be

Und das Geräusch im Stand, dieses hohe Heulen:

- YouTube

Auf YouTube findest du die angesagtesten Videos und Tracks. Außerdem kannst du eigene Inhalte hochladen und mit Freunden oder gleich der ganzen Welt teilen.

youtube.com

Wenn ich die Lima von Hand betätige hört mein ein Quieschen wie Gummi, der Freilauf sperrt zwar noch aber was mich verunsichert ist, dass sie sich im Sperrrichtung ein kleinen Stück bewegen lässt, als wenn sie Gummigelagert wäre?!

Zafira B OPC Z20LEH Lichtmaschine Freilauf quietscht Geräusch

Zafira B OPC Freilauf Geräusch Lichtmaschine Z20LEH

youtube.com

Also nur Freilauf kaputt oder auch Limalager?



[AndyS]

Ich habe letztes Jahr mal einen neuen Riemen drauf gemacht weil mir der alte einfach zu alt vor kam.
War schon erheblich um wieviel der dann leiser lief, weil das Gummi einfach weicher ist.
ICh höre zwischen den ersten beiden Videos keinen unterschied.



[DerEisMann]

Zwei mal das gleiche Video hochgeladen….

Motorlauf mit Keilrippenriemen:

- YouTube

Auf YouTube findest du die angesagtesten Videos und Tracks. Außerdem kannst du eigene Inhalte hochladen und mit Freunden oder gleich der ganzen Welt teilen.

youtu.be



[AndyS]

Jo, da heult was. Aber was kann man auch nicht raus bekommen.
Ich würde mit einem neuen Riemen anfangen



[DerEisMann]

Der Freilauf bzw. die Lima selbst.



[AndyS]

Hab grade meinen mal angehört klingt so ähnlich



[DerEisMann]

Das Set bzw. habe ich sogar zwei Sets mit Werkzeug gekauft die nicht passen, der LEH Freilauf ist Kleiner als die Vielzähne die in den Sets drin sind.



Also auf zum dritten Set , oder eine neue Lima ?!



[AndyS]

Gibt es kein Set oder Lager direkt zu der Opel Lima ?
Oder Durchmesser messen und passend Ordern?

Der da?

https://www.autodoc.de/as-pl/10635682?gshp=1&gclid=Cj0KCQjw3a2iBhCFARIsAD4jQB25MIWEq31Z5CN9W9fwNgKXs1FzYYoDwy1q9vjVfcnAvLdkUpwUhOsaAjjMEALw_wcB



[AndyS]

Die Preise für ne komplette Lima sind ja völlig geisteskrank und dann sind die schon wiederaufbereitet
(zumindest Hella oder Bosch)



[DerEisMann]

Habe jetzt das Ding bestellt:

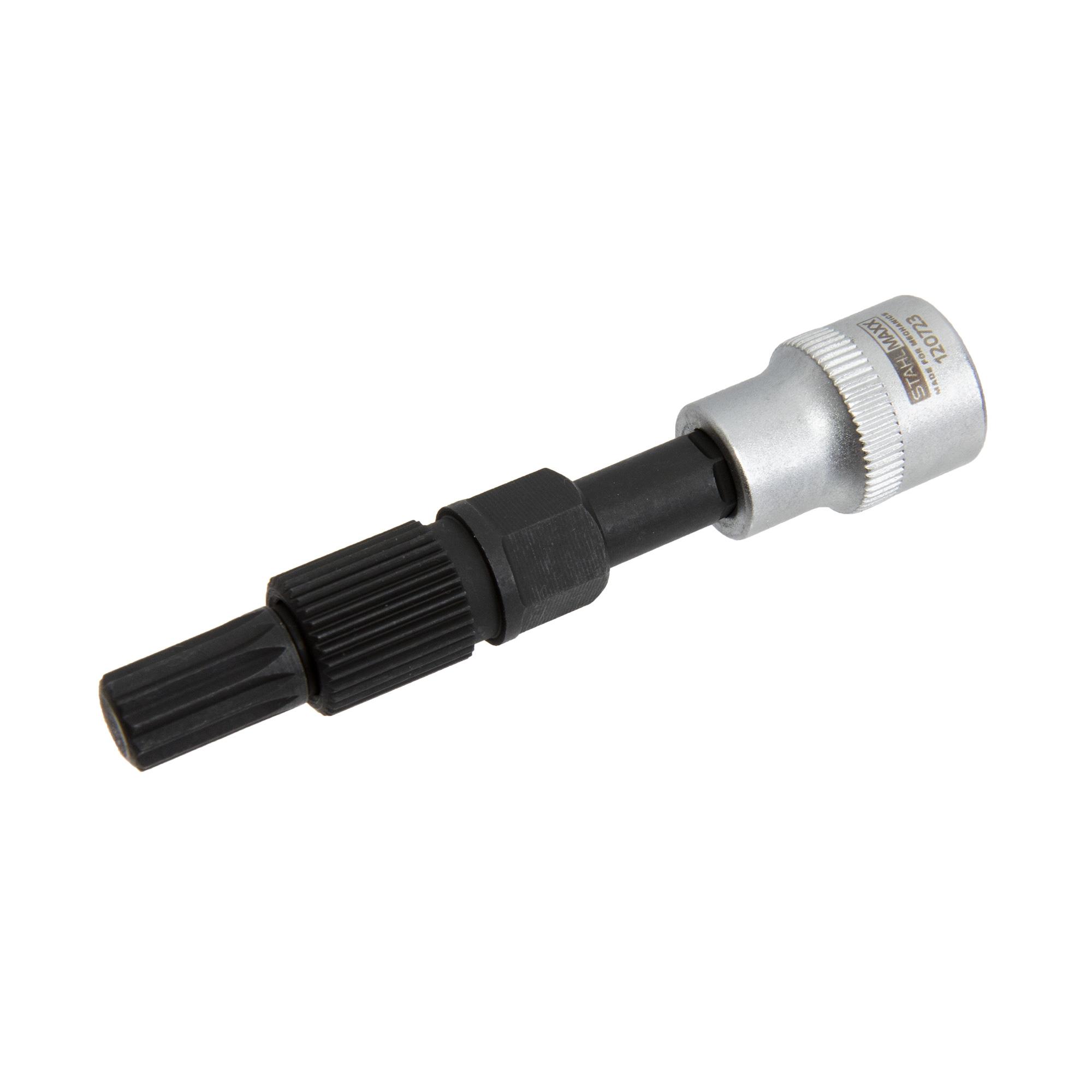

Steckschlüssel-Einsatz für Lichtmaschinen-Freilauf, M10, Ø 14 mm, 31-Zahn – für Alfa / Fiat / Opel

Spezialsteckschlüssel zur De- und Montage des Generatorfreilaufs mit speziellem 31-Zahn Profil und M10 Vielzahneinsatz. Aus Platzgründen…

www.xxl-automotive.de



[AndyS]

Gib mal Bescheid ob es tatsächlich ohne Ausbau der Lima funktioniert hat und welcher Freilauf gepasst hat



[DerEisMann]

Ohne Ausbau, keine Chance, dass sieht man so schon.



[AndyS]

Hab mir ein Video dazu angesehen , anhand von der länge von dem Steckschlüssel habe ich mir das auch schon gedacht.



[DerEisMann]

Der Bit für den Freilauf kommt morgen, und ich schaue dann gleich, die passenden Lager und den Schleifring habe ich auch schon ausgemacht, dann werde ich mir die Lima selber überholen.



[DerEisMann]

So, der Steckschlüssel-Einsatz passt:

Steckschlüssel-Einsatz für Lichtmaschinen-Freilauf, M10, Ø 14 mm, 31-Zahn – für Alfa / Fiat / Opel

Spezialsteckschlüssel zur De- und Montage des Generatorfreilaufs mit speziellem 31-Zahn Profil und M10 Vielzahneinsatz. Aus Platzgründen…

www.xxl-automotive.de



[DerEisMann]

Bin heute dazu gekommen die Lima auszubauen und zu zerlegen.

Das kleine Lager am Schleifring habe ich mangels Abzieher nicht runter bekommen.



[DerEisMann]

Der Freilauf und die Lager machen Geräusche.

Z20LEH Freilauf Bosch Lima

Geräusche Lima

youtube.com

Z20LEH Bosch Lina Geräusche

Geräusche Lager

youtube.com

Z20LEH Geräusch Lager Lima

Geräusch großes Lager

youtube.com

Ersatzteile sind bestellt und sind hoffentlich zeitnah da.

Schleifring -

https://www.lima-shop.de/Schleifring-d-16mm-fuer-Bosch-Laeufer-Lichtmaschine/10807

Lager vorn - 9117938 - BOSCH F 00M 990 410
Lager hinten - 9117940 - BOSCH F 00M 990 405



[DerEisMann]

Alles ist wieder zusammengebaut und läuft, dass Geräusch ist noch da aber hört sich anders an :sorry:
Sonst läuft die Lima wieder ruhiger:

Trockenlauf

Lichtmaschine Zafira B Z20LEH neue Lager Schleifring und Freilauf

Lima Einzelteile- Lager vorn - 9117938 - BOSCH F 00M 990 410 - Lager hinten - 9117940 - BOSCH F 00M 990 405- Gleichrichter - F00M144002- Einpassring Bosch - ...

youtube.com

Motorlauf:

Zafira B OPC Z20LEH - Motorlauf mit neu gelagerter Lichtmaschine

youtu.be



[DerEisMann]

Zum nachkaufen:

• Lager vorn - 9117938 - BOSCH F 00M 990 410
• Lager hinten - 9117940 - BOSCH F 00M 990 405
• Gleichrichter - F00M144002 (nur der Vollständigkeit halber)
• Einpassring Bosch - F 00M 146 901
• Schleifring Bosch D16mm - 10807
• Steckschlüssel für Freilauf - XXL-120723

Und der „defekte“ Freilauf der innen angerostet war:



[AndyS]

Respekt wer's selber macht



[DerEisMann]

Danke, wollte gestern zum Klima evakuieren fahren und die Lima lädt nicht
Bin dann zurück gefahren.
Fehlercode P0621-02 Generator Kontrollampe….
Mal schauen was da los ist, kann wohl am Regler liegen.



[DerEisMann]

Der Schleifring war ja am unteren Ring eingelaufen, den Regler habe ich übernommen da erst 10.000KM alt, können sich die Kohlen so einlaufen dass diese keinen richtigen Kontakt zum Schleifring haben?

Der untere Ring ist ganz leicht nur „angekratzt“, leider habe ich kein Bild gemacht.

Wechselspannung habe ich nur 0,013V gemessen, von daher gehe ich mal davon aus, dass die Gleichrichterbrücke in Ordnung ist.
Batteriespannung liegt auch am Regler an, diese wird auf 1,189V gedrückt, was wohl normal sein soll?!

Fehlercode ist P0621-02 Generator Kontrolllampe…..

Die Wickelung hatte irgendwas um die 3Ohm zwischen den Schleifringen.
